在手表的所有部件中，擒縱機構可能是大多數車主最不好奇的部件。這是不容小覷的。在《禪與摩托車維修的藝術》一書中，作者羅伯特·皮爾西格（Robert Pirsig）與一位朋友進行了一次長途旅行，這位朋友最近購買了一輛精美的寶馬摩托車，其車把已經開始松動。Pirsig建議制作一個墊片，在寬松的車把項圈下滑動，以幫助將它們固定到位，并建議從啤酒罐中切出一個。他的朋友對這一建議的反應很惱火，盡管鋁板實際上是解決問題的理想解決方案。
皮爾西格寫道：“但令我驚訝的是，他根本沒有看到這樣做的聰明之處。事實上，他對整件事明顯很傲慢。很快，他就開始躲閃，并充斥著各種借口，在我意識到他的真實態度之前，我們決定不修理車把。
“據我所知，那些車把仍然松動。我現在相信他當時真的被冒犯了。我有勇氣提議修理他的新款一千八百美元的寶馬（這本書出版于1974年，所以今天不要四處尋找任何1，800美元的新寶馬自行車，我的朋友們]，半個世紀德國機械技巧的驕傲，用一塊舊啤酒罐！”
對我而言，從軼事中得出的（許多）更大的收獲之一是，購買高級機械表的人，特別是那些大量投資于冶金和擒縱設計等核心計時技術的品牌，實際上可能不愿意理解手表的工作原理 – 或者，如果不是反對，至少不感興趣，因?yàn)檎莆諜C(jī)械裝置的來龍去脈并不一定是所有者享受的主要來源。有手表。顯然，這本身沒有錯。很多人都非常喜歡他們的汽車，并且對擁有所有權感到完全合法的自豪感，而不了解自動變速器的工作原理。
留給專業人士：百達翡麗修復部門的制表師。
此外，調整機械的東西的可能性通常是激發人們對機械興趣的一部分，而手表并不是普通所有者通常感到有調整沖動的東西。早在1974年，當Pirsig哀嘆他的朋友對摩托車維修藝術的不感興趣時，當可能有更多的人自己制作摩托車，汽車以及你比今天做的事時，正如他們所說，擺弄gubbins被認為是最好留給制表師的事情。
所有這一切往往使腕表擁有者和鐘表愛好者在一定程度上脫離了鐘表的技術方面，尤其是擒縱機構這個頗具神秘色彩的世界。但是，如果您傾向于在理解擒縱機構時找到它，就會有很大的樂趣，因?yàn)榍芸v機構設計背后的原理是物理學和力學的普遍原則。一旦你了解了擒縱機構在做什么，在表盤下方的黑暗中滴答作響，你真的不會再以同樣的方式看待你的手表，事實上，你甚至可能以不同的方式看待這個世界。神跡通常部分地被它們的獨特性質所定義。但是，盡管擒機構的技術追求并盡其所能地實現無處不在（從歷史上看，最成功的擒縱機構被廣泛采用），但它仍然是奇跡。欣賞這一事實是迄今為止高級制表最民主的樂趣 – 為什么，你甚至不必?fù)碛幸幻妒直砭湍芟硎艿綐啡ぶ小?/p>
在研究現代腕表擒縱機構時，我們將重點介紹那些被廣泛采用的擒縱機構（我們不會嘗試擒縱機構發展的通史;然而，霍丁基的尼克·馬努索斯（Nick Manousos）提供了一個有用的概述）。所有工業化的手表擒縱機構都在試圖解決相同的基本問題，在了解它們彼此之間的相似之處和不同之處時，我們可以對手表成為手表的要素有一個新的和更深入的理解。
擒縱機構：它的作用
回到基礎。機械表內部 – 每枚機械表 – 都是一個主發條，它位于一系列齒輪的一端，這些齒輪將能量一個傳遞到另一個齒輪。主發條盒由開卷彈簧旋轉，并反過來驅動中心輪，第三輪和第四輪。第四個輪子驅動擒縱輪，這是擒縱機構本身的第一部分，擒縱輪和其他擒縱機構組件協同工作，以驅動（或者如制表師所說，給平衡帶來動力）。
現在，天平是一件敏感的小東西——我應該說天平和彈簧，因?yàn)闆]有游絲，天平是無用的（反之亦然，想想看）。我一直認為，通過觀察它試圖模仿的東西，即鐘擺，可以最好地理解平衡。
想想一個沒有擺動的鐘擺。鐘擺直上直下垂下;它固定在平衡點，像所有均衡一樣，這是一個相當無聊的情況。不管它，它會永遠掛在那里（或者至少直到質子衰變，以先到者為準）。
一個理想化的簡單重力擺（圖，維基百科）。顯然，在現實世界中，棒材有質量，無摩擦樞軸只存在于霍格沃茨，等等。
然而，給鐘擺一個推動力，它就會開始擺動——每次擺動需要多長時間只取決于一件事，那就是鐘擺的長度。鐘擺將在每次擺動時通過其平衡點。鐘擺擺動多遠取決于你推它多用力，呵呵。但是，由于重力將鐘擺拉回其平衡點的強度取決于它從平衡點擺動的距離，因此鐘擺應該是等時的 – 每次振蕩的時間應該是相同的，無論振幅如何。等時性是任何有望充當計時員的振蕩器的基本屬性。事實證明，實際上，擺錘只對小振幅擺動是等時等量的，但這個基本描述足以繼續下去。如果鐘擺沒有失去能量，一旦擺動，它將永遠擺動。

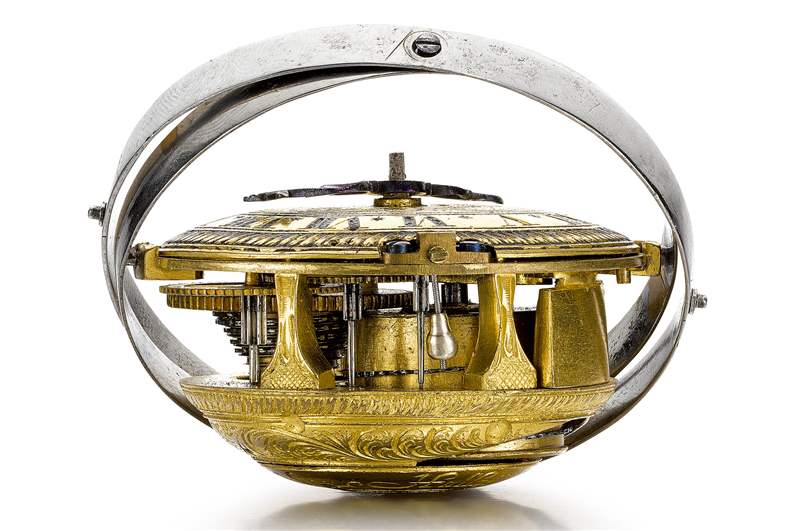

在早期，人們曾嘗試在手表上放置擺錘，但收效甚微。帶邊緣擒縱機構的擺錘式腕表，1680年。
在這一點上，警覺的讀者會想到，鐘擺不會永遠擺動。為什么？簡短的答案是摩擦。在擺錘中，摩擦可以通過兩種方式發生 – 第一種是通過空氣阻力，第二種是在擺錘連接到其框架的點上。（還有其他非常小的損失 – 例如，安裝擺錘的框架永遠不會完全剛性，并且當它彎曲時，它會將能量從鐘擺消耗到地面，盡管順勢療法量）。您可以將兩者都減少到幾乎為零，高精度擺鐘的制造商將鐘擺安裝在真空密封罐中的刀刃晶體懸浮液上，但沒有一個實用的解決方案是完美的。即使在這些情況下，鐘擺仍然會逐漸失去對環境的能量，因?yàn)槟Σ翆幽苻D(zhuǎn)化為微量的熱量。所以，為了保持鐘擺擺動，你必須時不時地推動它。
現在你又制造了另一個問題。當你推動鐘擺時，你會干擾它的固有頻率 – 一點點，或者可能很多，這取決于你推它的時間和程度。理想情況下，鐘擺將在其平衡點瞬間被賦予脈沖，并且速率不會發生變化。但是，任何實際推動物理擺錘的東西都會引入錯誤。如果你想有一個實際的時鐘，這個問題會變得更加嚴重。現在，您不僅要保持鐘擺擺動，還必須機械地計算每次擺動。因此，你需要某種機制，既能推動鐘擺，又能推進齒輪系。這種設備確實存在 – 它們被稱為擒縱機構。
錨擒縱機構就是這個簡單但奇妙的裝置的一個例子。擒縱輪可以旋轉 – 可能是通過連接到滑輪的重量，也可能是通過主發條盒。當擒縱輪旋轉時，它在擺錘的推動下被錨交替鎖定和解鎖。每當錨解鎖擒縱輪時，擒縱輪齒就會沿著錨的彎曲脈沖面滑動，從而推動擺錘。您可以看到它的美麗 – 擒縱輪向前移動一顆牙齒;鐘擺得到一種沖動;這就是你所需要的，真的，有一個時鐘?！扒芸v機構”這個名字很貼切 – 每次振蕩時，它都允許驅動輪的一顆牙齒“逸出”或前進。
打造完美節拍：理想的腕表擒縱機構
現在讓我們談?wù)勂胶夂痛禾?。在手表中，沒有鐘擺;相反，有一個平衡和平衡彈簧。這里的關鍵點是，擺輪代表擺錘，而擺輪游絲代表重力。擺輪由螺旋擺輪游絲保持在平衡點。如果你推動天平，它將開始振蕩;在一個方向上，彈簧收緊，然后釋放能量將平衡推回其平衡點;在另一個方向上，彈簧線圈膨脹，并釋放能量以將平衡推回另一個方向。螺旋擺輪游絲的美妙之處在于，理想情況下，它就像重力一樣 – 等時等量，因?yàn)閺椈傻牧⑴c脈沖的力成正比。

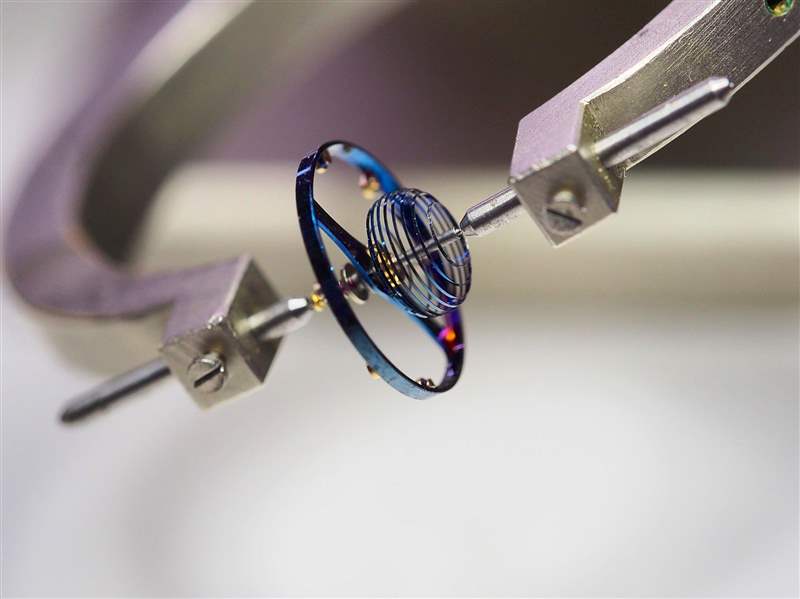

A BALANCE WITH A RARE SPHERICAL BALANCE SPRING.
然而，如果我們看一下錨擒縱機構，我們可以看到它并不完全符合理想擒縱機構的定義。在理想的擒縱機構中（我之所以將這一分析歸功于丹尼爾斯的制表工藝，為了清晰地解釋實用腕表擒縱機構的原理，很難被擊?。?，脈沖將在平衡點瞬間施加，在兩個方向上，每次都以相等的力施加，以確保運動的完美對稱性（在手表中尤其重要）。也不會涉及摩擦，因?yàn)檫@會耗散能量并影響振蕩器的運動。錨擒縱機構在這兩方面都失敗了- 順便說一句，這并不嚴重。您可以從中獲得出色的性能 – 但這不是一個理想的解決方案。此外，擒縱輪齒和托盤處的滑動摩擦力，正如錨的彎曲突起所稱，需要機油，任何機油最終都會隨著時間的推移而變稠和蒸發。機油的粘度也會隨溫度而變化，這意味著理想的擒縱機構也是無油的。腕表擒縱機構應具有自啟動功能，也就是說，其設計應使腕表在一定數量的能量纏繞到主發條后自發開始運行。擒縱機構必須具有良好的安全性，也就是說，如果手表受到?jīng)_擊，它不應該意外解鎖。當然，總的來說，在產生脈沖和計數振蕩時，擒縱機構應盡可能少地干擾振蕩器的自然諧波運動。所以我們有一個小清單：
- 脈沖盡可能接近平衡點，在兩個方向上
- 摩擦最小，理想情況下無需油
- 自啟動
- 安全性好
- 對天平自然運動的干擾最小
所有這一切都意味著，設計一款盡可能符合理想擒縱機構的腕表擒縱機構確實是一項非常艱巨的任務，如果您仔細想想，您就會開始明白為什么成功、實用的擒縱機構很少，而且相距甚遠。擒縱機構的設計是鐘表學家500多年來一直在擺弄的東西，但是雖然許多被調用，但很少有人被選中，而鐘表的時間軸上散落著悲傷，沉默，惰性的擒縱機構尸體，就像它一樣，在陽光下享受短暫的時刻，然后隨著櫻花的所有凄美的終結而褪色和落下（哦， 糠刀擒縱機構，我們幾乎不知道你們）?？紤]到這一點，我們現在可以看看現代手表中擒縱機構的一些例子。
必殺之人：經典杠桿式擒縱機構
如果您今天擁有一枚手表，并且表盤上沒有顯示歐米茄或羅杰史密斯，那么您擁有一款帶有杠桿式擒縱機構的手表的可能性接近100%。這有很多很好的理由。其中之一就是長壽 – 杠桿式擒縱機構，從時鐘的錨擒縱機構演變而來，似乎是由托馬斯·馬奇（Thomas Mudge）于1755年發明的，從那以后，它一直以這樣或那樣的形式伴隨著我們。它可以制成各種配置——例如，陀飛輪通常有一個側桿，其中紅寶石托盤與擺輪中心呈徑向線排列，而不是像傳統杠桿手表那樣垂直于擺輪——但基本原理在近300年內一直保持不變。這意味著，當您購買一款現代杠桿式擒縱機械腕表時，即使是一款不起眼的精工5，您也將獲得三個多世紀的累積研究和開發的好處，這些研究和開發是由應用科學史上一些最優秀的人才進行的 – 這是一件非常棒的事情，也是為什么良好的精度和精度如此普遍以至于在現代鐘表學中被認為是理所當然的。
那么，當您對照我們的清單查看杠桿式擒縱機構時，它是如何疊加的呢？還不錯，我的朋友們，帕斯馬爾。 它在兩個方向上傳遞沖動，并且也是自啟動的。此外，杠桿具有出色的安全性。紅寶石托盤的脈沖和鎖定面的角度，以及擒縱輪齒，相互作用，將杠桿的軸牢牢地壓在它的銀行上，這是防止杠桿在擺動的任何一個極端進一步移動的銷釘?shù)男g(shù)語。事實上，導致杠桿意外解鎖需要相當大的沖擊，這給擒縱機構帶來了極大的可靠性，并且是杠桿擒縱機構進入手表的一個重要因素，這些手表具有從山頂?shù)胶５滓约敖橛趦烧咧g的各種冒險。（作為旁注，銀行銷通常是可調節的，但它們也可以只是擒縱機構所在的機芯板中的孔的實心壁;這些是所謂的實心銀行，它們是日內瓦印章的要求之一）。
那么，為什么要費盡心思開發任何新的擒縱機構呢？好吧，杠桿并不完美。首先，它不能完全對稱地傳遞脈沖（你會注意到杠桿臂在右邊比左邊長）。與任何擒縱機構一樣，它引入了自己的特征性擒縱誤差——當擺輪上的脈沖寶石通過杠桿上端的缺口時，脈沖就會傳遞出來，并且當這種情況發生時，就會損失能量。這與擒縱機構幾何形狀的其他方面相結合，往往會引入損失誤差 – 這種損失擒縱錯誤是杠桿擒縱機構的固有特征，在設計和設置手表其余部分時必須考慮到這一點。
然而，最可怕的問題是擒縱輪齒和紅寶石托盤之間的滑動摩擦。那些牙齒沿著這些寶石刮擦，沒有兩種方法。雖然摩擦力并不是那么高——摩擦力與負載成正比，而且機械表的負載也相當?shù)汀@并不是什么都沒有。在以28，800 vph的速度運行的現代杠桿手表中，這種刮擦摩擦每秒發生八次。這是每年252，288，000次…刮擦刮刮。在五年內，這是1，261，440，000次…刮擦刮刮。你需要油，如果杠桿有阿喀琉斯之踵，那就是它需要在這些脈沖表面上的油，而油，即使是最好的油，也會在一段時間后分解。

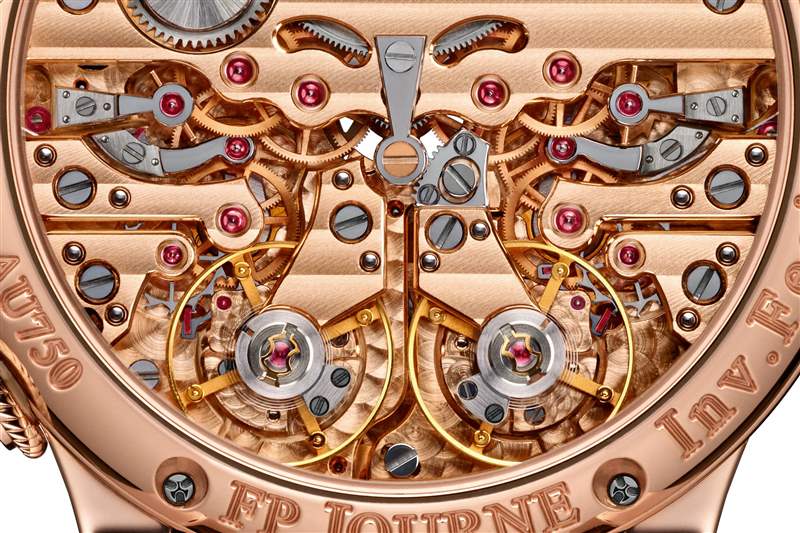

2020款JOURNE CHRONOMèTRE à RéSONANCE的兩列行駛列車，擒縱機構和天平，配有雙瑞士杠桿式擒縱機構。
盡管如此，杠桿還是經過驗證的。想想看 – 地球上幾乎每款手表（除了一些異國情調，當然還有歐米茄，我們將在一分鐘內到達）都使用杠桿擒縱機構。即使在帶有硅托盤和擒縱輪的手表中，基本原理也是一樣的。這是一個有點謙卑的提醒，不要太過興奮地談?wù)撃愕氖直?– 你吹了今年孩子的學費支付的5711使用與精工5完全相同的基本機制。好吧，我在那里有點夸張 – 畢竟，在工藝和執行方面存在巨大差異，各個方面 – 但考慮到幾個世紀以來已經嘗試了數百種擒縱機構，這是杠桿式擒縱機構的一個顯著證明，即使不是鎮上唯一的游戲，也是這么多個世紀后最大的游戲。
勞力士：計時與計時
勞力士是一頭有趣的野獸。這是一家預算巨大的公司 – 嗯，你的名字，他們有一個可能比其他人更大的預算，他們花大錢的一個地方是運動研發。他們申請專利的很多東西從未在實際產品中看到曙光，但他們確實投入了大量的時間和研究來改進基本的計時技術，他們努力的一個例子是所謂的Chronergy擒縱機構。Chronergy擒縱機構基本上是瑞士杠桿，但進行了一些修改，旨在提高性能和效率。它于2015年首次在Day-Date 40mm中推出，當時是新機芯3255。

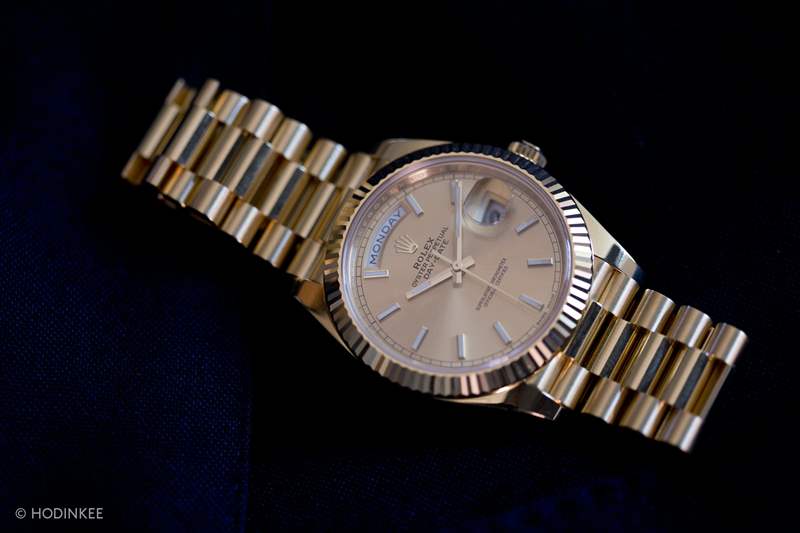

2015 DAY-DATE 40MM，搭配CHRONERGY機芯3255。

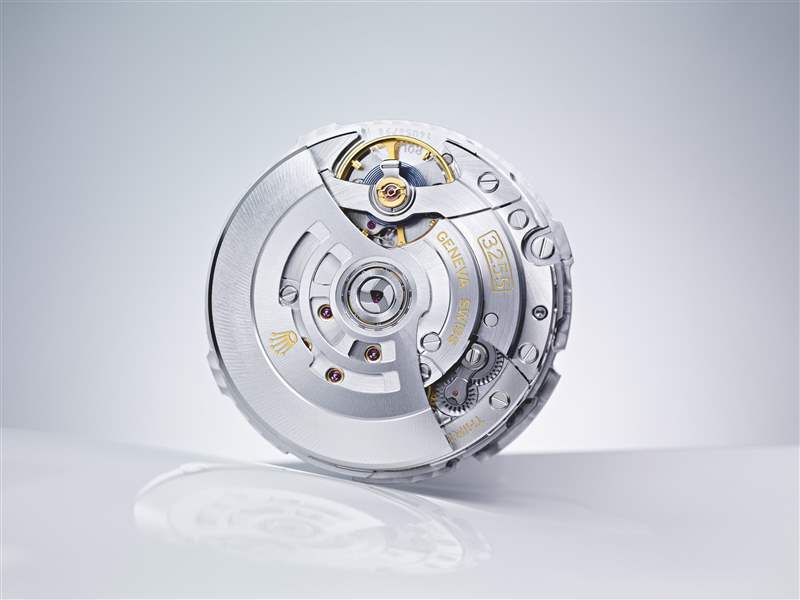

CALIBER 3255.
現在，如果我們對事物是準確的，而且我們應該如此，這顯然不是一種新的擒縱機構本身。然而，這表明，即使在今天，對杠桿式擒縱機構仍然可以而且仍在進行改進，并且研究如何進一步改進擒縱機構是勞力士和其他地方的一項積極項目。Chronergy擒縱機構引入了經過修改的杠桿幾何形狀，可以更有效地輸送能量，與標準的瑞士杠桿相比，托盤石的尺寸減少了一半。擒縱輪被鏤空化，以減少慣性能量損失。

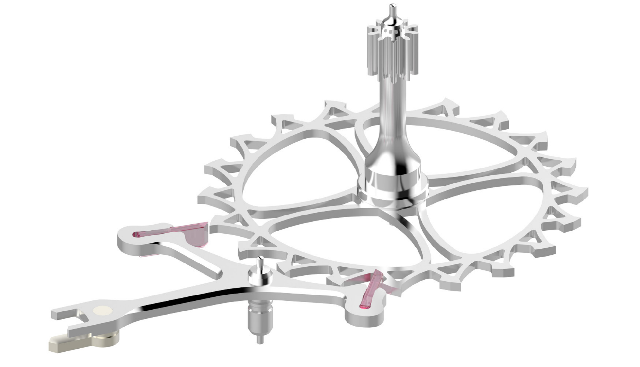

勞力士CHRONERGY擒縱機構。請注意鏤空擒縱輪齒、縮小的紅寶石托盤尺寸和偏移桿幾何形狀。
杠桿和擒縱輪均由鎳磷合金制成，以減少對磁場的脆弱性。擒縱機構幾何形狀的一個有趣特征是操縱桿相對于擒縱輪的角度。在傳統的杠桿式擒縱機構中，杠桿的中心線與擒縱輪軸線直接呈徑向線相連，但在Chronergy擒縱機構中，它略微偏移。所有這些對標準操縱桿的改變都是為了提高效率——根據勞力士的說法，Chronergy擒縱機構的效率比標準操縱桿高出約15%?？偟膩碚f，如果我們把Chronergy與我們的清單放在一起，我們會發現它仍然基本上具有標準瑞士杠桿的所有優點和缺點，但具有更強的優勢和更少的弱點。這證明了杠桿式擒縱機構的基本穩健性，即在鐘表學上，致力于改進它仍然是一個非常有效的策略。
擊中大時代的書：同軸擒縱機構。
同軸擒縱機構與狹義相對論一樣，是思想實驗的結果。愛因斯坦有一句名言：如果你騎在一束光上，世界會是什么樣子？喬治·丹尼爾斯（George Daniels）問了自己一個略有不同的問題：如何在沒有兩者的弱點的情況下，將杠桿和止動擒縱機構的優勢整合到一個單一的擒縱設計中？
好吧，所以這是一個棘手的問題。棘爪擒縱機構通常也被稱為天文臺表擒縱機構，因?yàn)槟?jīng)常在盒裝船的天文臺表中找到它們。它們的歷史悠久而復雜，必須留待另一段時間，但對于我們的目的來說，只要明白制動器擒縱機構在原則上幾乎是理想的就足夠了。最重要的是，止動擒縱機構中沒有滑動摩擦力 – 事實上，沒有杠桿或類似杠桿的東西。擒縱輪將脈沖直接傳遞到天平。這意味著棘爪擒縱機構不需要上油，因此與杠桿相比，應該具有卓越的長期速率穩定性。

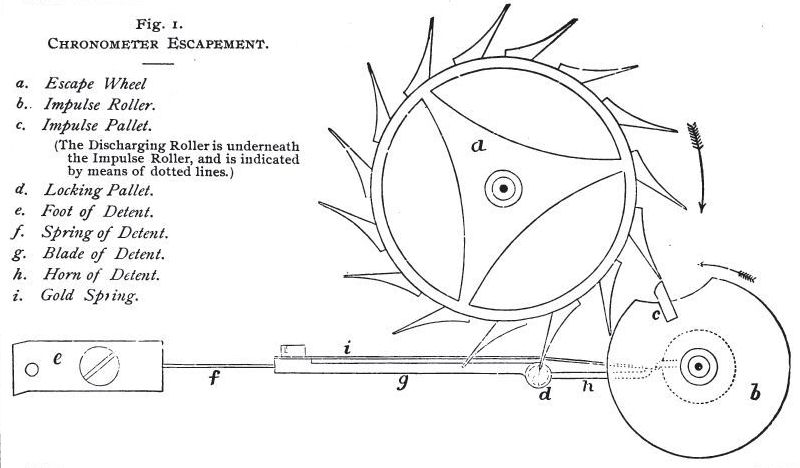

由Thomas Earnshaw設計的制動器擒縱機構。止動器（扁平組件，e 到 h）通過鎖定托盤 d 將擒縱輪固定到位。當擺輪b逆時針旋轉時，它會將制動器向下推，按下金彈簧i的尖端，解鎖擒縱輪a。擒縱輪順時針旋轉，一顆齒推動脈沖托盤c，為擺輪提供動力。在擺輪順時針擺動時，擺輪的解鎖托盤將金子提升起，但不會解鎖止動器，也不會發出任何沖擊力。插圖來自Britten的鐘表及其修復。

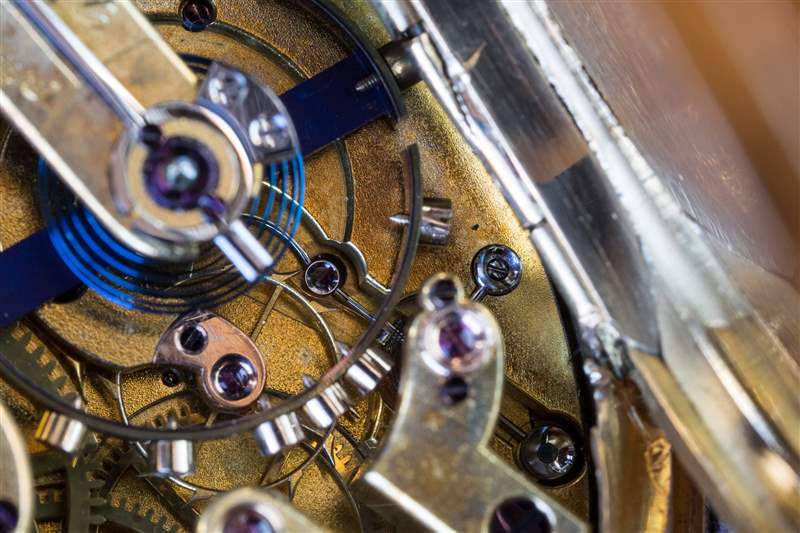

帶金色擒縱輪的樞軸式棘爪擒縱機構，GP芝柏表懷表，1860年。切口補償天平上的球形平衡彈簧。
因此，如果止動擒縱機構是自切片面包以來最好的東西，那么您為什么沒有在每塊手表中找到一個呢？好吧，粗略地檢查一下棘爪擒縱機構就會發現它的主要弱點 – 如果你看它交叉轉向，它就會解鎖，因此，它通常不適合用于手表（現在，有現代手表用制動器擒縱機構制成，但這些是少數）。喬治·丹尼爾斯（George Daniels）并不是第一個試圖將杠桿和止動擒縱機構的最佳性能相結合的制表師，但他是第一個將其設計成最終可以適應大規模生產的設計。
如今，只有兩個地方可以獲得同軸擒縱機構 – 當然，一個是歐米茄，自1999年推出第一款同軸手表 – 限量版以來，它一直在繼續創造新版本的同軸擒縱機構，另一個是Roger Smith，他也一直在對原始的同軸擒縱機構進行不斷的更新和修改。歐米茄對設計的改變涉及現代材料科學解決方案，而羅杰·史密斯（Roger Smith）則繼續遵循強調經典制表材料和結構的方法，當然還有與歐米茄工業規模制表相比，制表的手工方法。我還要強調的是，每個人都有自己的位置，每個人都需要自己的特殊性，我認為令人欽佩的技能和思維方式（也就是說，如果一些不知名的富叔叔去世并給我留下了無數的財富，我會比你說升角更快說出羅杰的手表，并死去一個快樂的人， 或者至少，不那么不快樂）。
羅杰·史密斯（ROGER SMITH）為喬治·丹尼爾斯（GEORGE DANIELS）設計的周年紀念腕表中的同軸擒縱機構特寫。請注意上部和下部的擒縱輪齒組。
同軸擒縱機構的動作起初似乎很混亂，相信我，你并不孤單。擒縱機構有兩個擒縱輪-一個較小的擒縱輪，帶有半齒，另一個較大。兩者都在同一軸上，因此得名“同軸”擒縱機構。當擺輪順時針擺動時，擺輪滾輪上較小的寶石會解鎖擒縱輪，同時，兩個擒縱輪中較大的一顆齒會通過擺輪上較大的脈沖寶石直接推動擺輪。
當擺輪逆時針擺動時，較小的寶石再次解鎖擒縱輪，但這一次，帶有半齒的較小輪子推動杠桿上的中心托盤，杠桿間接地推動天平。有趣的是，唯一真正將脈沖傳遞到天平的杠桿托盤是中央托盤 – 杠桿上的兩個外部托盤僅用于鎖定擒縱輪。下部托盤將擒縱輪鎖定在擺輪逆時針擺動和上部，鎖定在擺輪順時針擺動上。如您所見，它實際上是半杠桿式擒縱機構，半天文臺表擒縱機構 – 在一個方向上，脈沖是間接的，通過杠桿，在另一個方向，通過擒縱輪齒直接。
歐米茄海馬300同軸腕表，2018年。
總的來說，同軸發動機的工業化故事是眾所周知的 – 它花費了相當多的時間和相當多的金錢，但是，今天，擒縱機構幾乎遍布整個歐米茄產品陣容，也就是說，每年有數十萬枚手表。顯然，歐米茄在一個駕駛表面上非常輕地為同軸的第一個版本（改進的ETA 2892）上油，但它不在脈沖表面，當Walt Odets在2002年查看擒縱機構時，他說他覺得這不是一個關鍵問題。
同軸擒縱機構與我們的小標準清單相比看起來如何？它看起來非常好。擒縱機構不需要機油，脈沖在兩個方向上給出（盡管直接在一個方向上，間接地在另一個方向上 – 我想知道讓每個方向傳遞的能量相匹配是否不是使擒縱機構工作的主要挑戰的一部分，特別是考慮到擺輪上的兩個脈沖托盤相距甚遠），并且它是自啟動的。安全性似乎也很好，長期速率穩定性應該非常好。盡管早期版本存在一些初期問題（您必須預料到），但Omega似乎已經解決了一段時間。當然，如果你想要一個完全不同的同軸表達，更直接地與喬治·丹尼爾斯的制表哲學聯系在一起，那么總有羅杰·史密斯。我認為，從更廣泛的鐘表角度來看，同軸的唯一缺點是它的復雜性。也許你可以提出一個論點，即當您記住手表遲早必須進行維修時，擁有無油擒縱機構的重要性就會降低。但是，如果一款腕表可以運行八到十年，比如說，在維修之前，速率穩定性保持不變——好吧，這并不算太破舊。
競爭者：大精工高拍雙脈沖擒縱機構

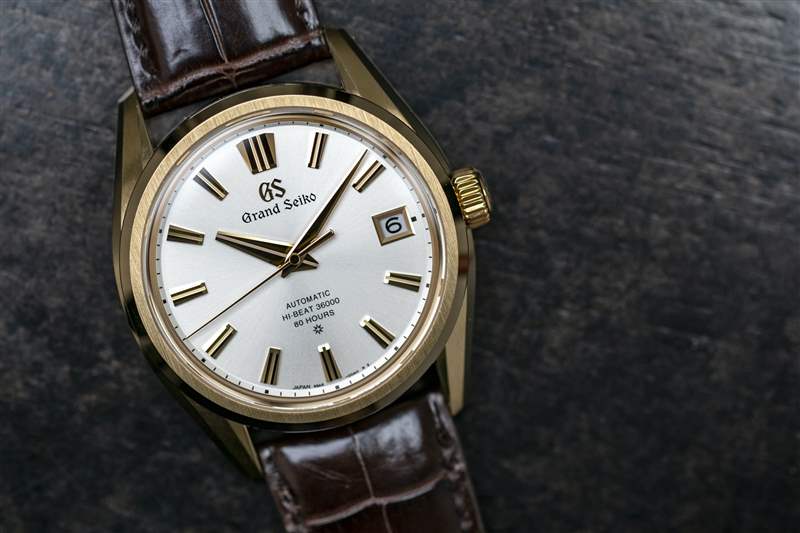

這是我們在這里看到的四款擒縱機構中最新的一款，到目前為止，它只存在于一個機芯中，只存在于一枚手表中，因此它的加入應該被視為某種臨時性的。擒縱機構是這一特別綜述中唯一的高節拍擒縱機構。鑒于它出現在一個全新的機芯中，并且可以合理地預期該機芯最終會出現在其他高節拍Grand Seiko機芯中，我認為值得更仔細地研究一下。機芯為9SA5機芯，腕表為60周年紀念SLGH002。
如果我們更仔細地觀察擒縱機構，我們會看到許多有趣的功能，以及它從概念上（如果不是實際的工程角度）與杠桿和同軸擒縱機構相關的許多方面。

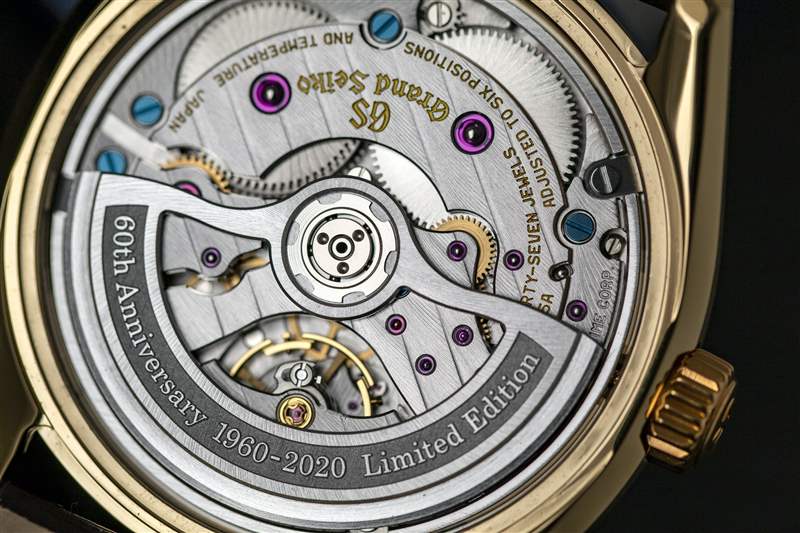

擒縱輪可以在左側看到，您會立即看到它與同軸或杠桿擒縱輪完全不同。擒縱機構在兩個方向上產生脈沖 – 在一個方向上，通過擒縱輪齒和杠桿托盤之間的滑動摩擦間接地產生，在另一個方向上，通過擒縱輪齒與擺輪上的脈沖寶石嚙合，直接在另一個方向上產生脈沖。（有關顯示動作的動畫，請查看我們之前對運動的報道，就在這里）。機芯還采用了自由彈簧、可調節的質量擺輪和超線圈擺輪游絲，再加上高頻和獨特的擒縱機構設計，顯然代表了Grand Seiko在提升其鐘表游戲水平方面邁出的雄心勃勃的一步，并與瑞士的主要參與者更具競爭力。這是一個雄心勃勃的舉動。
根據我們對現代腕表擒縱機構的標準清單進行評判，GS雙脈沖擒縱機構似乎非常有前途。它是自啟動的（這是每個Grand Seiko），并在兩個方向上提供沖動;它為速率穩定性問題提供了一個高節拍解決方案，并且它共享同軸擒縱機構的基本策略，即直接在一個方向上產生脈沖，并在另一個方向間接地產生脈沖。它與同軸擒縱機構的不同之處之一是潤滑劑的使用 – 間接脈沖是通過擒縱輪齒和杠桿托盤之間的滑動摩擦，需要上油。然而，擒縱機構總體上比標準的瑞士杠桿更有效，看看它在更大的GS產品陣容中的部署范圍將會很有趣 – 在其他機械GS手表中使用的MEMS制造的擒縱機構與Spring Drive之間，Grand Seiko現在正在將各種技術帶到桌面上。
異國情調
上面提到的四種擒縱機構盡管存在種種差異，但有一個主要共同特征：它們要么以工業規模生產，要么顯然是為了在工業規模上生產。然而，在離開擒縱機構這一主題時，我們不能不提到一些更具實驗性甚至異國情調的擒縱機構，這些擒縱機構的數量都相對較少，但也表明，在現代鐘表學中，繼續探索擒縱機構是什么以及它是如何工作的沖動遠未消亡。開發新的擒縱機構非常昂貴且風險很大，但這并沒有阻止品牌的嘗試。

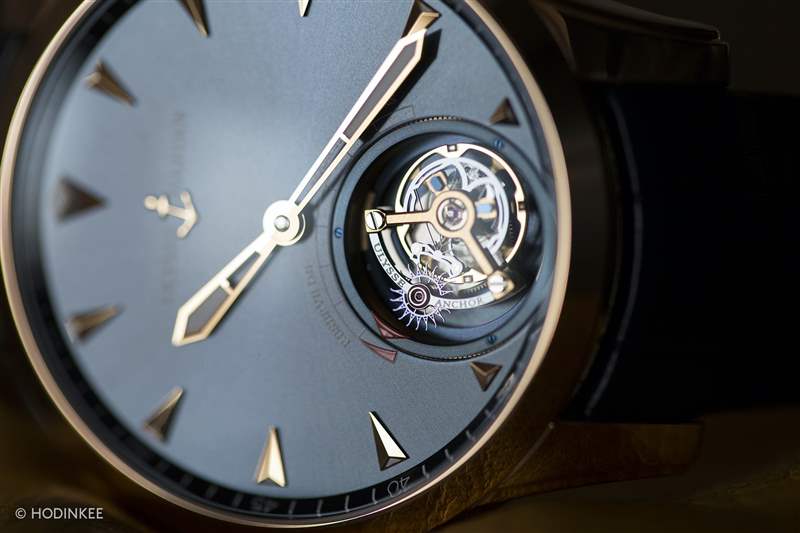

尤利塞納爾丁錨式擒縱機構，錨輪陀飛輪，2016年。
一個遠非全面的清單將包括自20年前推出Freak以來的一些來自雅典表的擒縱機構;Zenith Defy Inventor中的Zenith振蕩器;Parmigiani Fleurier曾經開發的Genequand振蕩器，以及許多其他振蕩器。其中許多擒縱機構依賴于硅的彈性特性。制表商還使用現代工程方法生產更新舊式擒縱機構的時計——寶璣的“天然”擒縱機構就是其中之一，其版本由Kari Voutilainen、Laurent Ferrier和F. P. Journe制造。Frodsham，Urban Jurgensen和Christophe Claret等制造商已經創造了將天文臺表止動擒縱機構應用于手表的鐘表。這種實驗性和概念腕表擒機構的數量比我們許多人可能懷疑的要多，雖然它們往往會大張旗鼓地宣布，但對于它們中的任何一個來說，導致大規模批量生產都是一個更罕見的事件，但總有可能取得突破，一種使杠桿及其衍生產品黯然失色的新擒縱機構將占據中心舞臺。與此同時，配備非杠桿式擒縱機構的小型量產腕表繼續為鐘表景觀增添巨大趣味。
